JIS C 3501 Coaxial Cable 日本规格同轴电缆

JIS C 3501 Coaxial Cable 日本规格同轴电缆

  • 所属分类:UL同轴线
  • 浏览次数:0
  • 发布时间:2022-08-06 15:50:45
  • 产品概述

JIS C 3501 Coaxial Cable 日本规格同轴电缆


■ 说明:
●导体使用单条或绞线,裸软铜或铜包钢线
●透明PE绝缘
●可依客户要求加上铝箔麦拉带纵放隔离
●裸软铜线编织隔离,95%以上的遮蔽率
●PVC被覆
●低损失,低时延及干扰可减至最小
●符合JIS C3501标准
●本项电缆可依客户需要设计成"商业用"

■ 应用:
●适用于传输系统及单向控制系统或是高频率机器之接线或内部配线

■ PRODUCT DESCRIPTION:
●Solid or stranded,bare copper or copper clad steel conductor.
●Transparent PE insulation.
●Aluminum mylar longitudinal shield is available.
●Bare copper wire braid shield,more than 95% coverage.
●PVC jacket.
●Low losses and low propagation delays.Cosstalk kept to minimum.
●Refers to JIS C 3501.
●Special design on "Commercial applications" is also available  upon customer request.

■ APPLICATION:
For used in communication and signal control systems.

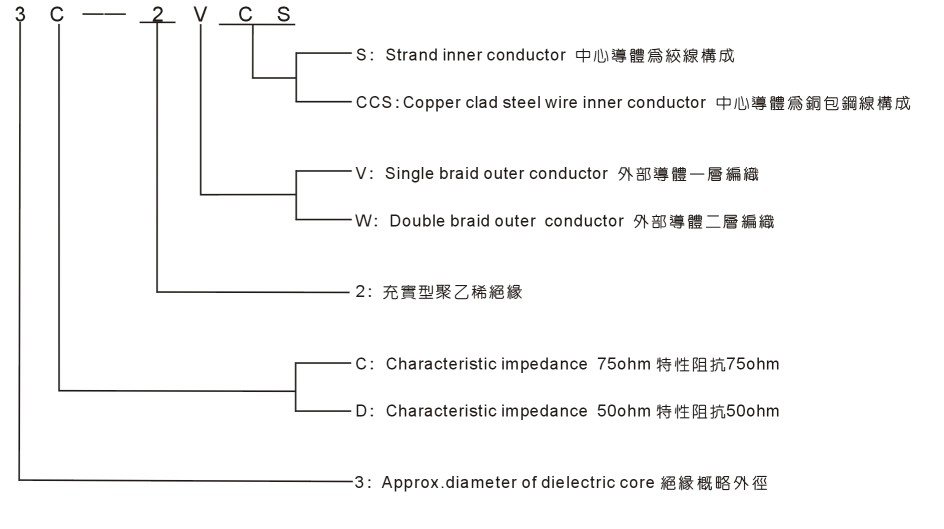

JIS C 3501 Coaxial Cable 日本规格同轴电缆

JIS C 3501 Coaxial Cable 日本规格同轴电缆

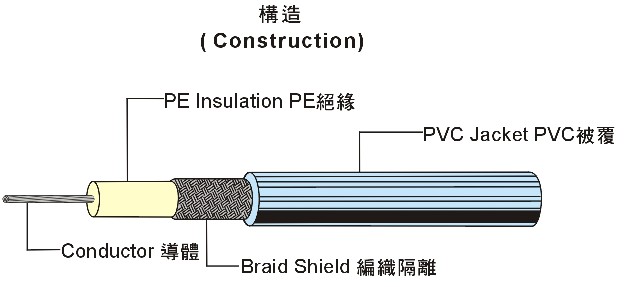

■ 产品结构 CABLE CONSTRUCTION:
Cable  Type No.UL  StyleInner BraidOuter BraidJacket ThicknessOverall  DiameterNominal  CapacitanceNominal      ImpedanceNominal  Attenuation
第一层
编织
第二层
编织
被覆
厚度
完成
外径
静电容量特性
抗阻
标准
衰减量
No./No./mmNo./No./mmmmmmnf/km (1khz)10MHZdb/km (10MHZ)
2.5C-2V115016/16/0.12- - - -0.504.00697552
3C-2V107116/6/0.14- - - -0.805.40677542
3C-2VCS107116/6/0.14- - - -0.805.40677542
3C-2VS107116/6/0.14- - - -0.805.40677543
5C-2V107116/8/0.14- - - -0.907.40677527
5C-2W107116/8/0.1424/7/0.141.008.30677527
7C-2V135424/8/0.14- - - -1.1010.40677522
10C-2V- - - -24/10/0.20- - - -1.3013.00677518
10C-2W- - - -24/10/0.2024/10/0.201.5014.20677518
1.5D-2V110716/5/0.10- - - -0.402.901005085
2.5D-2V115016/7/0.12- - - -0.504.301005045
3D-2V115016/6/0.14- - - -0.805.301005046
3D-2W115016/6/0.1424/5/0.141.006.401005046
5D-2V115016/8/0.14- - - -0.907.301005027
5D-2W115016/8/0.1424/7/0.141.008.201005027
8D-2V135424/8/0.18- - - -1.2011.101005020
8D-2W135424/8/0.1824/8/0.181.4012.501005020
1.5C-2V135616/5/0.10- - - -0.402.90697596
10D-2V- - - -24/10/0.20- - - -1.2013.11005014

备注:
1:Black PVC Jacket 黑色PVC外被
2:Non-comtaiminating gray PVC 灰色非移性 PVC
2A:Non-contaiminating black PVC 黑色非移性 PVC
3:Nature PE 原色PE
3A:Black PE 黑色PE
BC:Bare copper 裸铜线
TC:Tinned copper 镀锡铜线
AgBc: Silver-coated copper 镀银铜线
CCS:Copper-clad steel 铜包钢线
