UL1571 Hook-Up Wire PVC 电子线

UL1571 Hook-Up Wire PVC 电子线

  • 所属分类:UL电子线
  • 浏览次数:0
  • 发布时间:2022-08-06 09:01:56
  • 产品概述

UL1571 Hook-Up Wire PVC 电子线

■ 说明:
●导体使用单条或绞线,裸软铜或镀锡软铜线
●PVC或半硬PVC绝缘
●裸软铜或镀锡软铜线缠绕隔离
●PVC被覆
●额定温度:80℃;额定电压:30volts
●可通过UL VW-1 垂直耐燃测试
●使用标准厚度,易剥,截断容易
●参考标准:UL 758,UL 1581


■ 应用:
●用于电子及电器设备内部配线,以及手提电脑的变压器


■ PRODUCT DESCRIPTION:
●Tinned or bare,stranded or solid copper conductor.
●Color-coded PVC or SR-PVC insulation.
●Tinned or bare copper wire spiral shield.
●PVC jacket.
●Rated temperature:80℃. Rated voltage:30 volts.
●Passes UL VW-1 vertical flame test.
●Uniform thickness of wire to ensure easy strippingand cutting.
●Reference standard:UL subject 758,UL 1581.


■ APPLICATIONS:
●Internal wiring of electronic and electrical equipment,and power adaptor for portable PC.


UL1571 Hook-Up Wire PVC 电子线

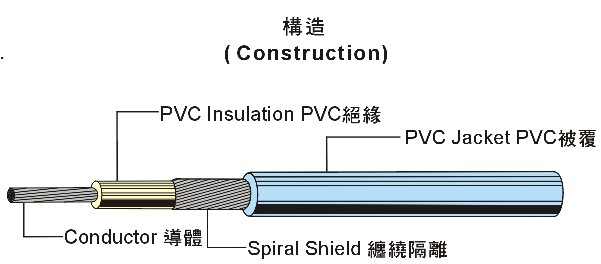

■ 产品结构 CABLE CONSTRUCTION
Conductor
导体
Insulation
Thickness
Insulation
Diameter
SpiraI
Shield
Jacket
Thickness
Overall
Diameter
线号 线数/线径 绝缘厚度 绝缘外径 缠绕隔离 被覆厚度 完成外径
AWG No./mm mm mm No./mm mm mm
32 7/0.08 0.23 0.70 - - - - - - - - -
30 7/0.102 0.30 0.90 28/0.10 0.35 1.80
30 7/0.102 0.20 0.70 - - - - - - - - -
28 7/0.127 0.26 0.90 28/0.10 0.35 1.80
28 7/0.127 0.26 0.90 - - - - - - - - -
26 7/0.16 0.26 1.00 - - - - - - - - -
24 7/0.20 0.25 1.10 - - - - - - - - -
22 17/0.16 0.32 1.40 37/0.12 0.58 2.80
22 17/0.16 0.25 1.25 - - - - - - - - -
20 26/0.16 0.43 1.80 57/0.10 0.56 3.10
18 65/0.127 0.30 1.78 47/0.12 0.59 3.20
16 54/0.18 0.32 2.15 54/0.12 0.61 3.60
